- 產品介紹
光纖傳輸激光焊接機是將高能激光束耦合進入光纖，遠距離傳輸后，通過準直鏡準直為平行光，再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位，施行柔性傳輸非接觸焊接，具有更大的靈活性。光纖傳輸激光焊接機激光束可實現時間和能量上的分光，能進行多光束同時加工，為更精密的焊接提供了條件。
光纖傳輸激光焊接機應用于光通信器件、IT、醫療、電子、電池、光纖耦合器件、顯像管電子槍、金屬零件、手機振動馬達、鐘表精密零件、汽車鋼片等的精密焊接。
產品特點
?采用的能量負反饋技術能使激光輸出的能量具有更好的重復性，保證每次輸出的激光能量穩定，達到±2以內
?在工件的焊接過程中，依據工件的外形和材料，調節激光能量的輸出波形，可以極大的改善焊接質量
?可通過分光實現多工位加工，且振鏡高速分光可選。加工方式可為同時焊接（能量分光）或者分時焊接（時間分光），增加了加工的自由度
?豐富的IO接口，可與多種外輔設備聯機運行
?主要部件選用高質量進口元器件，保證產品的可靠性
?可根據客戶產品的工藝流程和移動方式定制專屬配套系統
技術參數
| 設備型號Model No. | HT-WF75 | HT-WF150 | HT-WF300 |
| 激光功率Laser Power | 75W | 150W | 300W |
| 功率穩定度Power Stability | 標準電源±5%能量負反饋電源±2%standard power:±5%，energy negative-feedback power:±2% | ||
| 激光波長Laser Wavelength | 1064nm | ||
| 脈沖寬度Pulse Width | 0.5~20ms | ||
| 脈沖頻率Pulse Frequency | 1~100Hz | ||
| 焊斑直徑welding Spot Diameter | 0.2-2mm | ||
| 最大熔深Max Welding Depth | ≤1.0mm | ||
| 設備功耗Power Consumption | 4Kw | 5KW | 8KW |
| 供電要求Power Supply | AC220v single phase | ||
| 定位系統Locating System | 紅光輔助定位，選配夾具或視覺定位red laser assistance,fixture/visual locating optional | ||
| 配套系統Flexible Worktable | 振鏡一體式焊接工作臺、XY運動平臺，機械手Galvo Scanner Integrated Worktable,XY Motion Table,Robot Arm | ||
| 冷卻方式Cooling Method | 水冷water cooling | ||
| 主機尺寸Host Dimensions | 1400*650*1200mm | ||
| 環境要求Ambient Environment | 溫度0~35℃,濕度5%~75% | ||

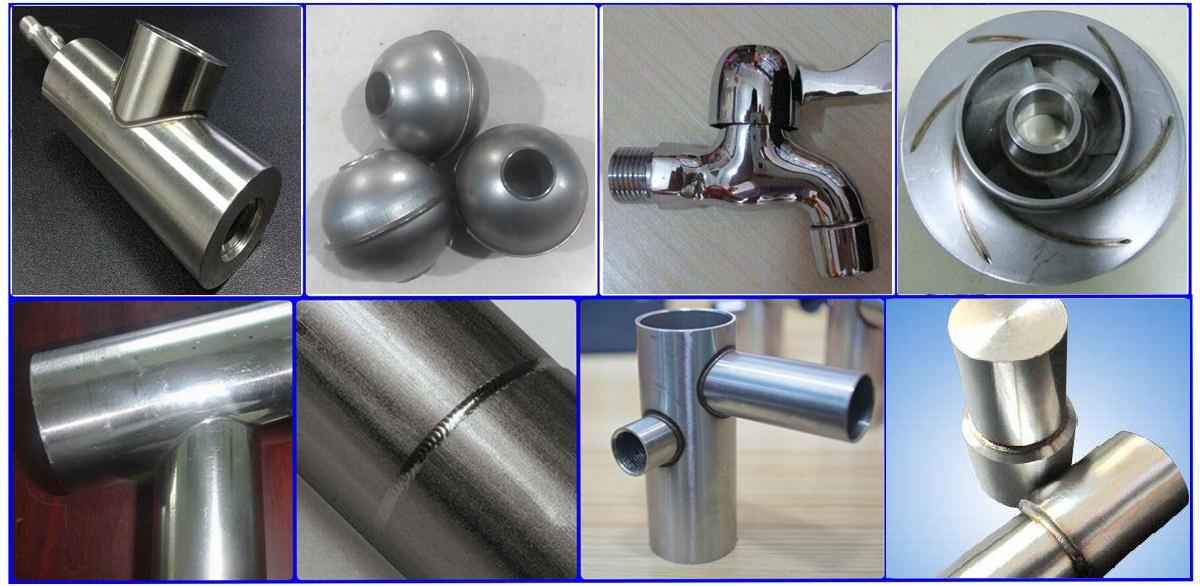

廠家焊接樣品
